Pompa śrubowa – mono śrubowa – ślimakowa – statorowa

Budowa zespołu pompy śrubowej z napędem elektrycznym

Pompa śrubowa to bardzo uniwersalne urządzenie do transferu substancji płynnych i nie tylko. Z powodzeniem pompuje odwodnione osady, masy szpachlowe, czy ciasto chlebowe. Pompa posiada wiele konstrukcji, które są dedykowane do pracy z trudniejszymi, niepłynącymi cieczami. W zależności od budżetu można dobrać pompę tańszą, ale możemy również przedstawić pompę o lepszym wskaźniku kosztu posiadania i użytkowania. Jeżeli zwracasz uwagę na koszty finansowe tej inwestycji to warto wziąć również pod uwagę koszty obsługi bieżącej i okresowej.

Dobór pompy
Części zamienne
Obsługa techniczna
Wycena

Popularne marki

ALLWEILER
BELIN
SEEPEX
NETZSCH
NovaRotors
Wangen

Dostępne wersje konstrukcyjne:

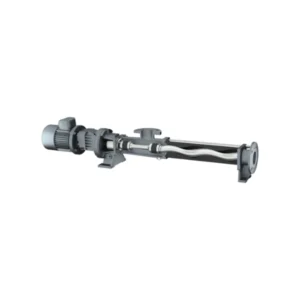

SAMOZASYSAJĄCA

pompa śrubowa samossąca do cieczy płynących

Przeznaczenie:

Do cieczy, które napłyną do komory pompy czy to grawitacyjnie, czy poprzez podciśnienie wytwarzane prze pompę. Jeżeli zamierzać pompować ciecz o podwyższonej lepkości i wymagasz, aby pompa zasysała to koniecznie przelicz opory przepływu na ssaniu.

Parametry techniczne

  • zasilana elektrycznie: 200 – 230 Vlub trójfazowe
  • wydajność: do 600 m3/h
  • ciśnienie: do 48 [bar]
  • zasysanie: 7 m
  • cząstki stałe: 80 mm
  • CE, ATEX
  • Uszczelnienia mechaniczne pojedyncze, podwójne i pakułowe

Z KOSZEM ZASYPOWYM

Przeznaczenie:

Do cieczy, które wymagają szerszego otworu, aby wypłynąć samoczynnie. Najczęściej są to ciecze o podwyższonej zawartości suchej masy jak odwodnione osady ściekowe, czy masy szpachlowe lub gładzie tynkarskie. Znakomicie poradzi sobie z obierkami po kartoflach.

Parametry techniczne

  • zasilana elektrycznie: 200 – 230 Vlub trójfazowe
  • wydajność: do 600 m3/h
  • ciśnienie: do 48 [bar]
  • zasysanie: nie dotyczy
  • cząstki stałe: 80 mm
  • CE, ATEX
  • Uszczelnienia mechaniczne pojedyncze, podwójne i pakułowe

Z ŁAMACZEM

pompa śrubowa z łamaczem do cieczy o wysokiej zawartości suchej masy

Przeznaczenie:

Jeżeli pompujesz substancję o duże zawartości suchej masy w które śruba podająca pompy może wydrążyć tunel z pustą przestrzenia, a pozostała części nie opadnie grawitacyjnie to dodatkowy łamacz zapobiegnie tej sytuacji i wspomoże prawidłową pracę pompy.

Parametry techniczne

  • zasilana elektrycznie: 200 – 230 Vlub trójfazowe
  • wydajność: do 600 m3/h
  • ciśnienie: do 48 [bar]
  • zasysanie: montaż pod zbiornikiem
  • cząstki stałe: 80 mm
  • CE, ATEX
  • Uszczelnienia mechaniczne pojedyncze, podwójne i pakułowe

Dobór pompy śrubowej

Techniczny dobór pomp śrubowych

  • Z technicznego punktu widzenia pompa śrubowa może zostać użyta, gdy dobrane materiały konstrukcyjne posiadają odporność chemiczną na ciecz procesową (stale węglowe, kwasoodporne, nierdzewne oraz elastomery NBR, EPDM, Hypalon, Viton).
  • prędkość obrotowa – prędkość obrotowa ma bardzo duży wpływ na zużycie statora i rotora, w szczególności, gdy pompowana ciecz jest ścierna lub bardzo lepka. W przypadku konieczności sterowania wydajnością pompy śrubowej stosowane są falowniki. Zakres wymaganej regulacji powinien zostać uwzględniony w doborze pompy.
  • Wersja konstrukcyjna – o wersji pompy decydują warunki napływu (NPSHa>NPSHr) oraz właściwości pompowanej cieczy. Ciecze trudno płynące, suche, bardzo lepkie, będą wymagały konstrukcji z koszem zasypowym, aby pompowana masa mogła napłynąć do kosza grawitacyjnie, a następnie za pomocą śruby podającej podana na zespół statora z rotorem. W pozostałych przypadkach pompa śrubowa samozasysająca jest wystarczająca.
  • Napęd – silnik elektryczny / silnik hydrauliczny / silnik pneumatyczny

Wskaźniki finansowe

  • TCO – całkowity koszt posiadania – w przypadku pompy śrubowej musisz się liczyć z tym, że stator, rotor i uszczelnienie mechaniczne to podstawowe koszty związane z eksploatacją pompy śrubowej. Ich czas pracy zależy od charakterystyki pompowanej cieczy.
  • LCC – koszt cyklu życia – koszty zużycia energii mogą być nieco większe niż w przypadku innych pomp wyporowych. Wiąże się to z koniecznością pokonania tarcia pomiędzy statorem i rotorem. Dlatego w przypadku łatwiejszych cieczy można zastosować rotory redukowane, które utrzymują wymagany parametr pracy i potrzebują niższego momentu obrotowego, aby pracować prawidłowo.
  • ROI – zwrot z inwestycji zależy od rodzaju pompowanej cieczy. Zastosowanie pompy śrubowej do cieczy łatwej i smarnej jest możliwe, ale pompa wirowa, czy krzywkowa w tym wypadku wypadnie lepiej. W przypadku cieczy trudno płynących czy ściernych jak na przykład płuczka wiertnicza, pompa śrubowa osiąga bardzo dobre wskaźniki dla inwestora. Porozmawiajmy o dobrym rozwiązaniu dla Ciebie.
  • Koszty utrzymania i serwisu – bardzo duży wpływa ma marka pompy i dostępność zamienników.
